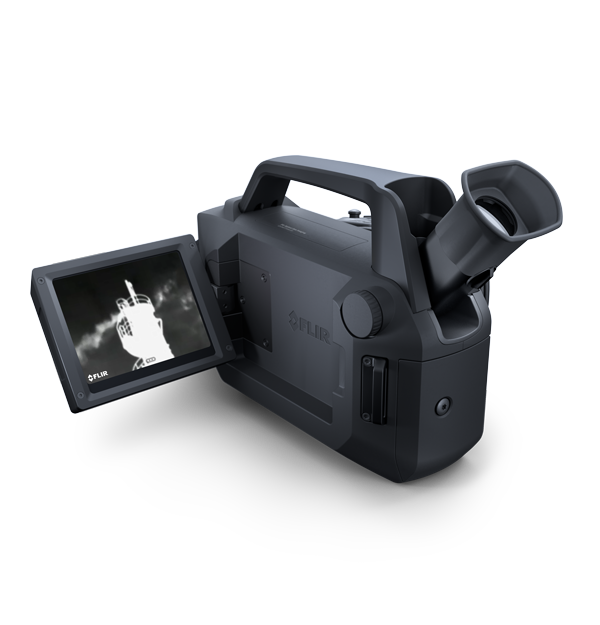

FLIR G304

Dati ottici e immagine

Analisi delle immagini

10 punti, 5 scatole con max/min/media, 1 linea (orizzontale o verticale), correzioni di misurazione

Banda spettrale

Da 8,0 µm a 8,6 µm

Campo visivo

14,5° × 10,8°, 23 mm

Display integrato nella camera

LCD widescreen 800 × 480 pixel Oculare OLED orientabile 800 × 480 pixel

JPG radiometrici

Sì

LCD a colori

LCD touch screen da 4”, 640 × 480 pixel, girevole

Messa a fuoco

Automatico e manuale

Mirino regolabile

OLED orientabile, integrato, 800 × 480 pixel

Modalità immagine

Immagine IR, immagine visiva, filtro riduzione rumore, modalità alta sensibilità (HSM)

Numero F camera

1,59

Pitch sensore

30 µm

Puntatore laser

Sì

Raffreddamento sensore

Microrefrigeratore Stirling (FLIR MC-3)

Registrazione e streaming video

H.264 su scheda di memoria

Registrazione video MPEG

Sì

Risoluzione IR

320 × 240 (76.800 pixel)

Tavolozze colori

Artico, bianco caldo, nero caldo, ferro, lava, arcobaleno, arcobaleno HC

Tipo sensore

Focal Plane Array (FPA), QWIP raffreddato

Video IR radiometrico

RTRR (.csq), su UVC

Visualizza Frame rate

60 Hz

Zoom

Zoom digitale continuo 1 – 8×

Misurazioni e analisi

Accuratezza

±1°C (±1,8°F) per intervallo di temperatura da 0°C a 100°C (da 32°F a 212°F) o ±2% della lettura per intervallo di temperatura >100°C (>212°F)

Correzioni misurazione

Temperatura riflessa, distanza, trasmissione atmosferica, umidità, ottiche esterne

Delta T

Sì

Profilo

1 linea in tensione (orizzontale o verticale)

Puntatore a spot

10

Range di temperatura

da -20°C a +250°C (da -4°F a +482°F)
da -20°C a +50°C (da -4°F a +122°F)
da 5°C a 100°C (da 41°F a 212°F)
da 50°C a 150°C (da 122°F a 302°F)
da 100°C a 200°C (da 212°F a 482°F)

Registrazione

Registrazione MultiREC; Registra automaticamente più file in ordine personalizzabile

Riquadro

5 (min/max/media)

Sensibilità termica

<15 mK a 30°C (86°F)

Comunicazione e Memorizzazione dati

Formato file immagine

JPEG standard, dati di misurazione inclusi. Modalità solo infrarosso

Interfacce di comunicazione

USB 2.0, Bluetooth tramite cuffia, Wi-Fi, HDMI

Radio

Frequenza di esercizio:
•Bluetooth + EDR: 2.402–2.480 MHz
•WLAN 2.4 GHz: 2.412–2.462 MHz
•WLAN 5 GHz: 5.150-5.250 MHz Nota: la banda di frequenza 5.150-5.250 MHz è solo per uso interno, fare riferimento alle normative nazionali.

Uscita RF (EIRP)
• Bluetooth + EDR: <10 dBm
•WLAN: antenna PIFA integrata da <17

dBm
•(guadagno: massimo 2,6 dBi)

Supporto di memorizzazione

Scheda SD rimovibile

Uscita video

HDMI, DVI

Generali

Annotazioni

Voce: 60 secondi con Bluetooth su immagini fisse e video
Testo: Creazione di annotazioni di testo utilizzando una lista predefinita o scrivendo direttamente sul touchscreen
Schizzo sull’immagine: Sì: solo su infrarossi

Dimensioni [L × P × A] con ottica

251,6 mm × 164,5 mm × 170,9 mm (9,9 in × 6,48 in × 6,73 in)

Dimensioni imballo

400 × 190 × 510 mm××

FLIR Inspection Route

Abilitato sulla telecamera

Global Positioning System [GPS] [rimovibile]

Aggiunge automaticamente le informazioni geografiche a ogni immagine statica e al primo fotogramma di video da GPS integrato

La confezione comprende

Telecamera a infrarossi con obiettivi, batteria: 2 pezzi, caricabatterie, alimentatore con multispine, laccetto per la mano, tracolla, tracolla copriobiettivo, scheda di memoria, cavo HDMI-HDMI, cavo USB, giravite TX20, vite della manopola (vite opzionale per coperchio posteriore), documentazione stampata e custodia rigida di trasporto

Peso [compresa ottica e batterie]

3 kg

Puntatore laser

Classe 2

Servizi cloud

Tramite Wi-Fi; FLIR Ignite è disponibile per il caricamento, l’organizzazione, l’archiviazione e la condivisione diretta e sicura delle immagini (firmware richiesto disponibile)

Interfaccia utente

Lingue

21

Alimentazione

Autonomia della batteria

> 2,5 ore a 25 °C in utilizzo tipico

Tempo di avvio

Tipicamente 7 min. a 25°C (77°F)

Tempo di carica

2,5 ore per il 95% di capacità, lo stato di carica è indicato da LED

Tipo batteria

Batteria ricaricabile agli ioni di litio da 7,4 V, caricabile nella telecamera o con un caricatore separato a 2 vani

Ambientali e Certificazioni

Certificazioni

RoHS: 2011/65/UE
RAEE: 2012/19/UE
RED: 2014/53/UE
EMC: ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 55032 (emissioni), EN 55035 (immunità), EN 61000-4-8 Livello 5 (campo magnetico), EN 61000-6-2, Ambiente industriale per l’immunità, FCC 47 CFR parte 15 B, classe B (emissioni), ICES-003

Impatti e vibrazioni

Impatti: 25 g (IEC 60068-2-27); vibrazione: 2 g (IEC 60068-2-6)

Montaggio

UNC ¼"-20

Protezione

IP54 (IEC 60529)

Range di temperature di esercizio

Da -20°C a +50°C (da -4°F a +122°F)

Range di temperature di stoccaggio

Da -30°C a +60°C (da -22°F a +140°F)
